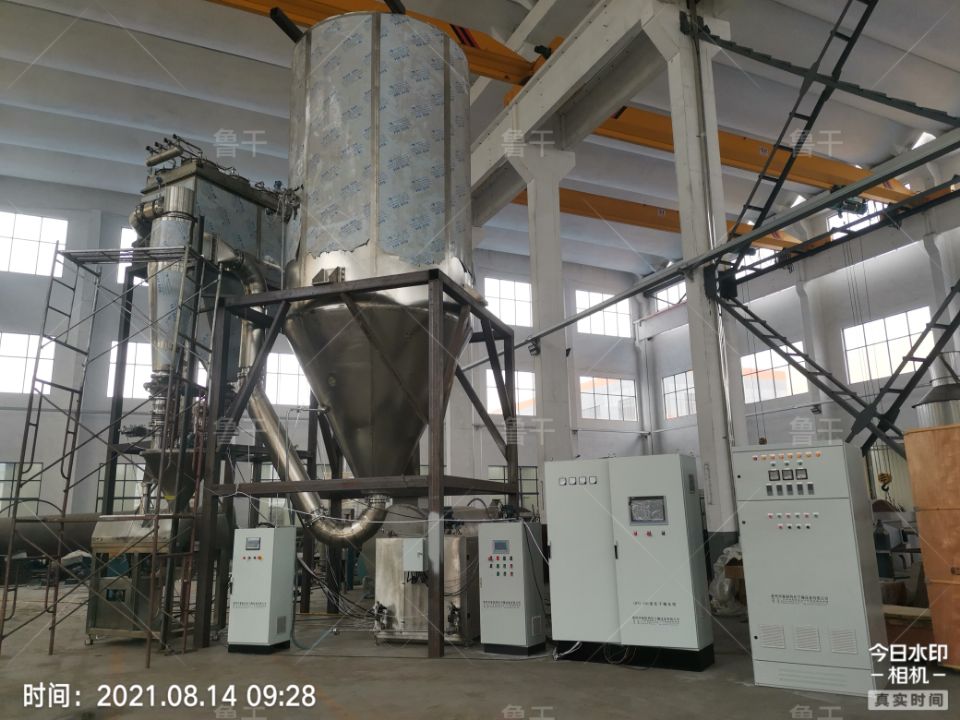

核电尾废处理系统流化干燥喷雾干燥机

1、工作过程：

常温空气经过送风机通过高效过滤器过滤（一备一用）由蒸汽换热器加热后，再通过电加热加热器补偿加热到达300度进风温度。由塔顶热风管进入干燥塔，在热风分配均风器的作用下，在送风机作用下，向下沿着塔体扫壁流动。

洗涤废液由前端原液罐中和反应后，通过双隔膜计量泵打入高速分散机破碎。将有少量颗粒物的原料打碎分散后由双隔膜计量泵从分散罐体中吸出，通过二流体喷枪喷出。通过压缩空气使液体原料雾化为细小雾滴喷出，表面积大大增加。此时，雾化原料与高温空气接触流化干燥，水分立刻蒸发，变为固体颗粒或粉末（可通过调整雾化压力改变产品粒径），与尾气混合一起向下运动。

大部分粉粒通过一级旋风分离器进行气固分离，粉料由双气动蝶阀通过缓存料仓出料排出。细微粉料再次通过由二级脉冲过滤除尘器气固分离，粉料由双气动蝶阀通过缓存料仓出料排出。并进入对辊造粒机造粒出料。脉冲过滤除尘器的尾气再次通过高效过滤器，流化床尾气冷却器，通过消音器进入尾气引风机再通过消音器排空。

2、产品性质与调整参数的关系：

产品的水分由排风温度与物料在塔内的停留时间的调整而改变。

产品的收集方式由产品价值、细度、比重等参数确定，流化气流喷雾为旋风分离器加脉冲除尘器回收即可。
