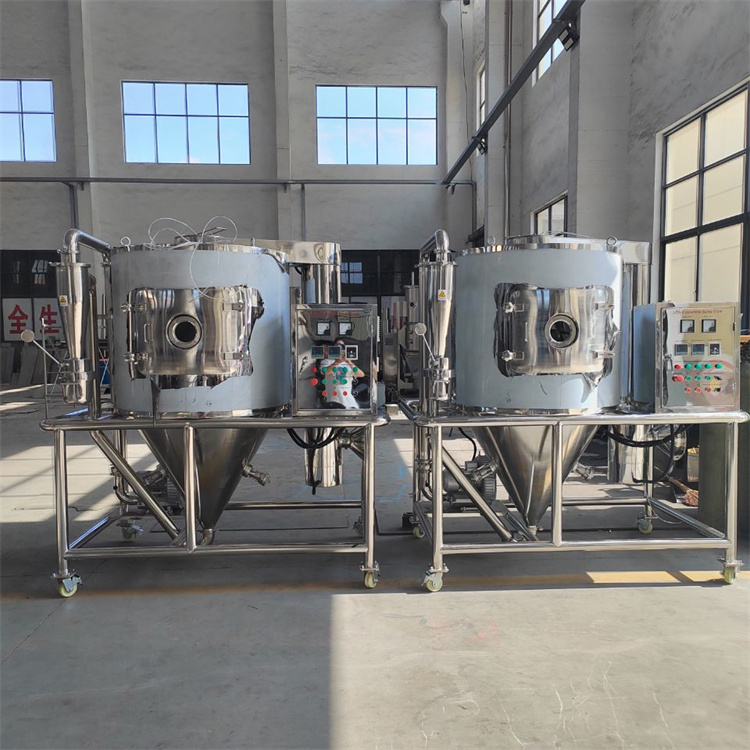

一、 蛋白质粉喷雾干燥机设计条件
1、料液条件
物料名称: 蛋白质粉
初水分: ~60%
终水分: ~5%
水分蒸发量: ~80Kg/h
2、工艺条件
雾化方式: 离心式
雾滴与热空气接触方式: 并流式
热源和加热方式:燃气热风炉
除尘方式: 二级旋风
系统材质要求: 见配置清单
3、设计气象条件(标准)
大气压力: 101.3KPa
环境温度: 20℃
相对湿度: 80%
4、公用工程
4.1、电源
动力电源: 380VAC,3相5线,50HZ
装机功率: 传动32Kw
4.2、用水量
压力: 0.2MPa
用量: 500kg/h
4.3、设备占地面积约(长×宽×高)m
长×宽×高 10×8×10
4.4、压缩空气
耗量: 0.2m3/min
二、 蛋白质粉喷雾干燥机技术参数
水分蒸发量
(纯净水蒸发) ~80Kg/h 雾化器
LPG-150 转速15500rpm
盘径140mm
塔径/塔高 3.4M/9M 装机功率 传动~25KW
干燥系统形式 开式循环系统 供料方式 螺杆泵稳定送料
热风接触方式 并流方式 热源方式 燃气热风炉
除尘方式 二级旋风 雾化方式 离心式雾化
控制方式 人机界面
三、蛋白质粉喷雾干燥机配置明细表
位号 名 称 型 号 数
量 材质 备 注
供料系统 :
1 螺杆泵 G10-2 200L/h 1台 SUS304L 0.55KW
2 进料管道、阀门 DN20,卫生级 1套 SUS304L
3 清水罐 300L 1只 SUS304L 用户自配
4 料液罐 500L,带保温搅拌 1只 SUS304L 用户自配
介质循环系统 :
1 送风机 4-72 1台 Q235 5.5KW
2 引风机 9-26 1台 Q235 18.5KW
3 热风保温管道 内δ=2mm,外δ=1.5mm 1套 内外SUS304 岩棉保温δ=75mm
4 排粉管道 δ=2mm 1套 SUS304L 设快开清洗口
5 管道连接件 法兰或快装式 1套 SUS304
空气加热净化系统 :
1 初、中效空气过滤器 1套 外框SUS304 无纺布
2 热风炉 20G锅炉板 1套 30万大卡
3 燃烧器 RY-45 1套 进口利雅路
干燥主机及物料收集系统 :
1 喷雾干燥室 D3400H9000
锥体夹角为54°
1套 内壁SUS304L
内壁厚2mm
外壁SUS304
外壁厚1.5mm 内外满焊,内壁焊缝镜面抛光Ra≤0.4μm,外壁亚光,塔顶花纹板SUS304 δ=3mm
2 进风蜗壳 内δ=2.0mm,外δ=1.5mm 1套 SUS304 对数螺旋线式
3 热风分配器 δ=2.0mm 1套 SUS304L 双向导风式
4 离心雾化器 LPG-150 1台 SUS304L 5.5Kw,变频调节,转速15500r/min雾化盘直径140mm
5 照明装置 100W 2套 冷射灯
6 观察人孔 510×610 1套 内SUS304L,外SUS304 视镜Φ200
7 保温 总厚75mm 1套 岩棉
8 气动锤 SK-40 4只 铸铝 带防护链
9 旋风分离器 XF750/XF850,δ=2mm 2只 SUS304L 内镜面板
10 卸料阀 1台 SUS304L 0.75KW,观察玻璃
控制系统 :
1 控制柜 1台 碳钢喷塑
2 变频器 雾化器、螺杆泵 2台 国内品牌
3 低压电器 1套 正泰
其他配套系统 :
1 爬梯、护栏、平台 1套
2 干燥塔支架 1套 需方自建
